MEEP EXAMPLES 03
물체가 흩뜨린 빛만 어떻게 골라낼까?
물체 없는 계산과 물체 있는 계산을 비교합니다. 장을 뺀 뒤의 산란 power와 전력 차이가 답하는 질문을 구분합니다.
이 글을 읽고 나면
- incident·total·scattered field의 관계를 설명한다.
- 전력 수지와 산란 단면적에 맞는 monitor를 구분한다.
- Fresnel 검산과 해상도 비교로 결과의 신뢰 범위를 판단한다.
먼저 알면 좋은 것 01편의 flux box와 02편의 reference run 빼기를 먼저 읽으면 좋습니다.
English summary
- What: run the same cell twice, without and with the object. The difference of the two fields is the scattered field; the difference of the two fluxes is what the object did to the power. Checked first in 1D (air | quartz, Fresnel formula), then on a 2D dielectric cylinder.
- Result: 1D reflectance matches Fresnel to 1.6 × 10⁻⁴ over 400–800 nm. For the cylinder, R = 0.082, T = 0.674, sideways S = 0.243, R + T + S = 0.999; the scattered-field flux through a closed box gives Q_sca = 2.515 against the 2D Mie value 2.513.
- Takeaway: subtract fields, not just fluxes, and know which one you are looking at. Flux is quadratic, so the flux of (E_total − E_inc) is the scattered power, not “total minus incident”; the two agree only where incident and scattered waves travel in opposite directions.
- Code: full script at the bottom, ~28 s on one core.
1. 관찰 · 세 장의 차이 보기

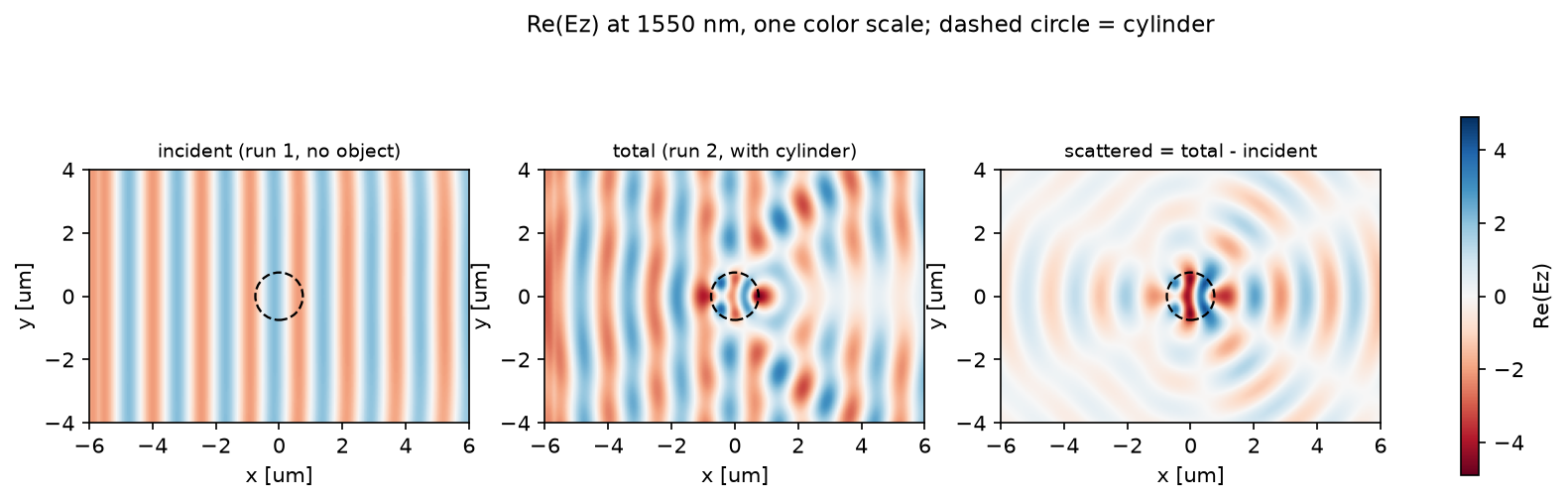

왼쪽은 원기둥 없는 입사장, 가운데는 원기둥이 있는 전체장, 오른쪽은 두 장의 차이입니다. 가운데의 줄무늬 중 무엇이 원래 들어온 파이고, 무엇이 물체가 만든 변화일까요? 오른쪽 산란장은 그 변화를 따로 보여줍니다.
2. 예측 · 결과를 읽기 전에
전체장에서 입사장을 뺀 뒤 flux를 구하면, 전체 flux에서 입사 flux를 뺀 값과 항상 같을까요?
예측의 근거 확인하기
두 번째입니다. 장은 선형으로 더해지지만 power는 장의 곱으로 계산됩니다. 따라서 산란장의 flux에는 total field의 입사·산란 간섭항이 없습니다. 두 값을 섞으면 손실 없는 물체에서도 전력 수지가 모자라 보일 수 있습니다.
3. 원리 이해하기

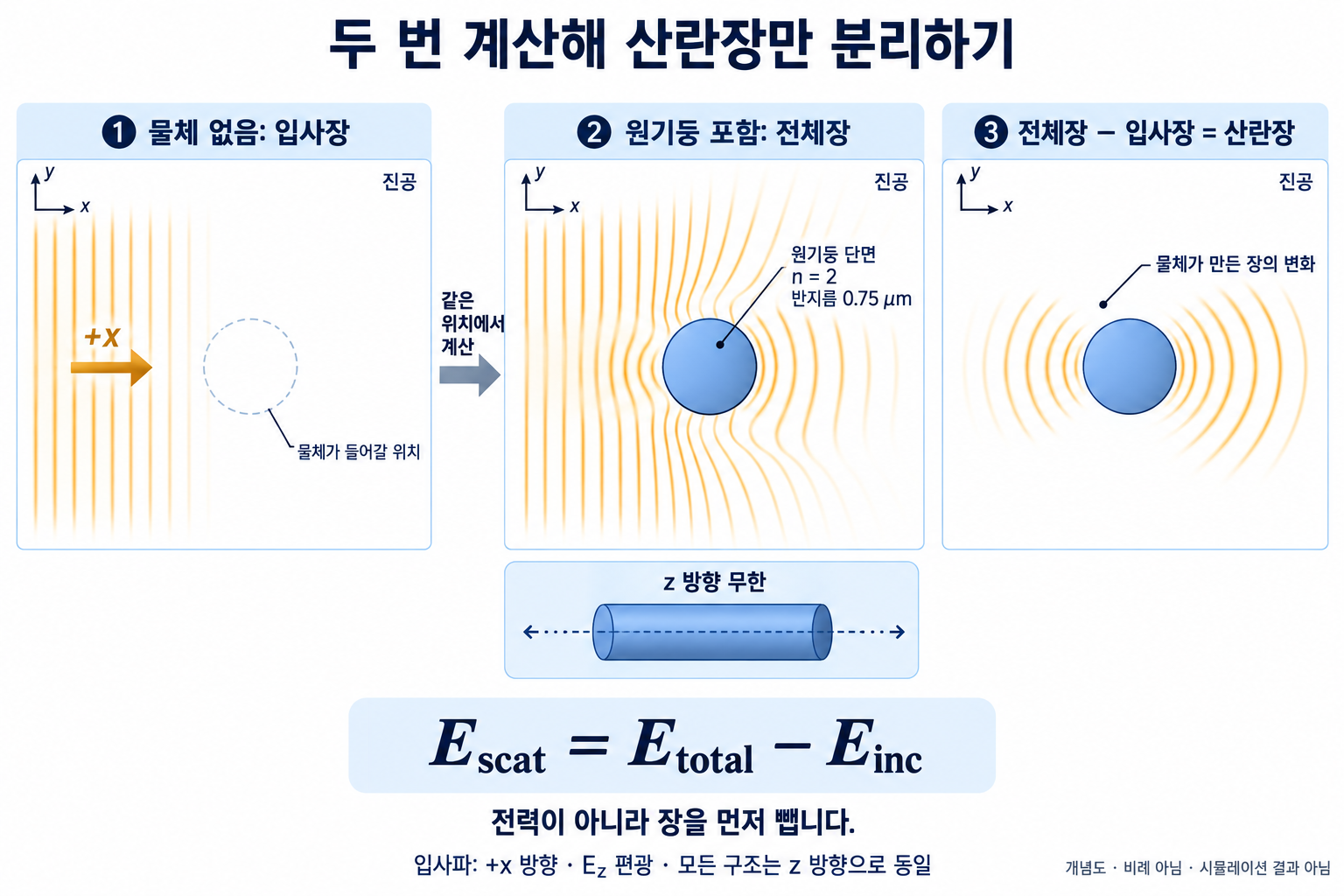

같은 입사파를 두 번 계산합니다
물체가 없는 계산이 reference run입니다. 물체만 넣은 두 번째 계산에서는 입사장에 산란장이 더해집니다. 두 계산의 광원·셀·격자·monitor를 동일하게 두면 다음 차이로 산란장을 얻습니다.
\[E_{\mathrm{scat}} = E_{\mathrm{total}} - E_{\mathrm{inc}}\]get_flux_data는 monitor의 DFT 장을 저장하고, load_minus_flux_data는 새 계산에서 그 입사장을 뺍니다. 이렇게 얻은 monitor의 출력은 산란장만의 power입니다.
전력 수지와 산란 단면적은 서로 다른 질문입니다
R·T·S는 들어온 power가 뒤·앞·옆으로 얼마나 나갔는지 묻습니다. 이 수지는 total field의 flux와 reference flux를 사용합니다. 반면 산란 단면적은 물체가 만든 산란 power를 입사 세기로 나눈 값이므로, 입사장을 뺀 monitor를 사용합니다.
\[\sigma_{\mathrm{sc}} = P_{\mathrm{sc}}/I_{\mathrm{inc}},\qquad Q_{\mathrm{sca}} = \sigma_{\mathrm{sc}}/(2r)\]왼쪽과 아래 면은 바깥 방향이 음의 좌표 방향입니다. 닫힌 상자의 네 면을 더할 때 이 부호를 맞춰야 합니다.
수식·기호와 원문의 예측 더 읽기
입사파 E_inc는 물체 없이도 존재하는 field다. 물체를 넣으면 E_total = E_inc + E_scat이 되고, E_scat은 물체가 새로 만든 field다. 두 run의 source·셀·격자가 같으면 E_inc를 그대로 빼서 E_scat을 얻는다.
power는 field의 제곱이라 빼기가 그대로 옮겨가지 않는다. 어떤 면을 지나는 total field의 flux는 입사 flux + 산란 flux + 둘의 간섭항이다. 입사파와 산란파가 서로 반대 방향으로 지나는 면(왼쪽 면)에서는 간섭항이 거의 사라져 “flux의 차”와 “field 차의 flux”가 같지만, 입사파가 면과 나란히 지나는 면(위·아래)에서는 간섭항이 남는다. 그래서 두 수지를 구분한다.
\[R=\frac{-(P_{\mathrm{left}}^{\mathrm{tot}}-P_{\mathrm{left}}^{\mathrm{inc}})}{P_{\mathrm{inc}}},\quad T=\frac{P_{\mathrm{right}}^{\mathrm{tot}}}{P_{\mathrm{inc}}},\quad S=\frac{\sum_{\mathrm{top,bottom}}(P^{\mathrm{tot}}-P^{\mathrm{inc}})}{P_{\mathrm{inc}}},\qquad R+T+S=1\] \[P_{\mathrm{sc}}=\oint \mathbf S(E_{\mathrm{tot}}-E_{\mathrm{inc}})\cdot d\mathbf n,\qquad \sigma_{\mathrm{sc}}=\frac{P_{\mathrm{sc}}}{I_{\mathrm{inc}}},\qquad Q_{\mathrm{sca}}=\frac{\sigma_{\mathrm{sc}}}{2r},\qquad R_{\mathrm{Fresnel}}=\Big(\frac{1-n}{1+n}\Big)^2\]| 기호 | 뜻 | 코드 변수 |
|---|---|---|
| $P^{\mathrm{inc}}_{\mathrm{side}}$ | reference run에서 각 면을 지나는 flux | inc_side[k] |
| $P^{\mathrm{tot}}_{\mathrm{side}}$ | device run에서 각 면을 지나는 total field flux | tot[k] |
| $P_{\mathrm{inc}}$ | 오른쪽 면의 입사 power (분모) | inc |
| $P_{\mathrm{sc}}$ | 산란장만의 flux를 네 면에서 바깥 방향으로 합한 것 | P_sc from scat monitors |
| $I_{\mathrm{inc}}$ | 입사 power / box 폭 | I_inc = inc / (2 * ym) |
| $Q_{\mathrm{sca}}$ | 산란 단면적 / 기하 단면(2r) | Q_sca |
| $x=2\pi r/\lambda$ | 크기 매개변수 | x_size = 3.04 |
가정과 유효 범위: 2D, Ez 편광, 손실 없는 원기둥(n = 2), 유한 폭(8 µm)의 평면파. 1D 문제는 수직 입사·단일 계면이며 n(λ)은 Meep materials library의 fused_quartz 분산 모델이다.
결과 보기 전에 맞춰보기
| 물리량 | 내 예측 | 근거 |
|---|---|---|
| 1D 석영 반사율 (533 nm) | 3.5% | Fresnel, n = 1.46 |
| 1D R + T | 1.000 | 무흡수 |
| 원기둥 R + T + S | 1 (0.5% 안) | 손실 없음, 닫힌 box |
| 산란장 flux의 합 P_sc/P_inc | R + T + S보다 작음 | 간섭항이 빠지므로 |
| Q_sca | 2 근처 | x ≈ 3, n = 2면 공명 영역. Mie 값은 모름 |
| 산란장 모양 | 앞쪽으로 치우친 파면 + 원기둥 안의 정상파 | x > 1에서 전방 산란 우세 |
판정 기준: 1D R이 Fresnel에서 0.5%p 이상 벗어나면 정규화 오류. R + T + S가 1에서 2% 이상 벗어나면 box가 안 닫혔거나 weight 부호 실수.
4. 실행 · 한 가지 조건만 바꾸기
먼저 원본을 실행해 기준 결과를 기록합니다. Meep 1.33.0 · Python 3.11, 기록된 단일 코어 실행 시간은 약 28초입니다. 전체 코드와 공통 helper의 reference_subtraction.py와 blogfig.py를 같은 폴더에 두세요. 아래 전체 코드도 그대로 사용할 수 있습니다.
OMP_NUM_THREADS=1 python reference_subtraction.py
원본의 r_cyl, n_cyl = 0.75, 2.0에서 반지름만 0.25로 바꿉니다. 굴절률과 파장·셀·box는 그대로 두고 다시 실행하세요. 원본의 Q_sca = 2.515와 B. scattered field에 출력되는 전방·후방 값을 비교합니다. 크기 매개변수가 약 3.04에서 약 1.01로 줄어들면 산란의 방향성이 어떻게 달라지는지 보세요. 변경 후 Q_sca와 방향별 값은 직접 실행해 확인합니다.

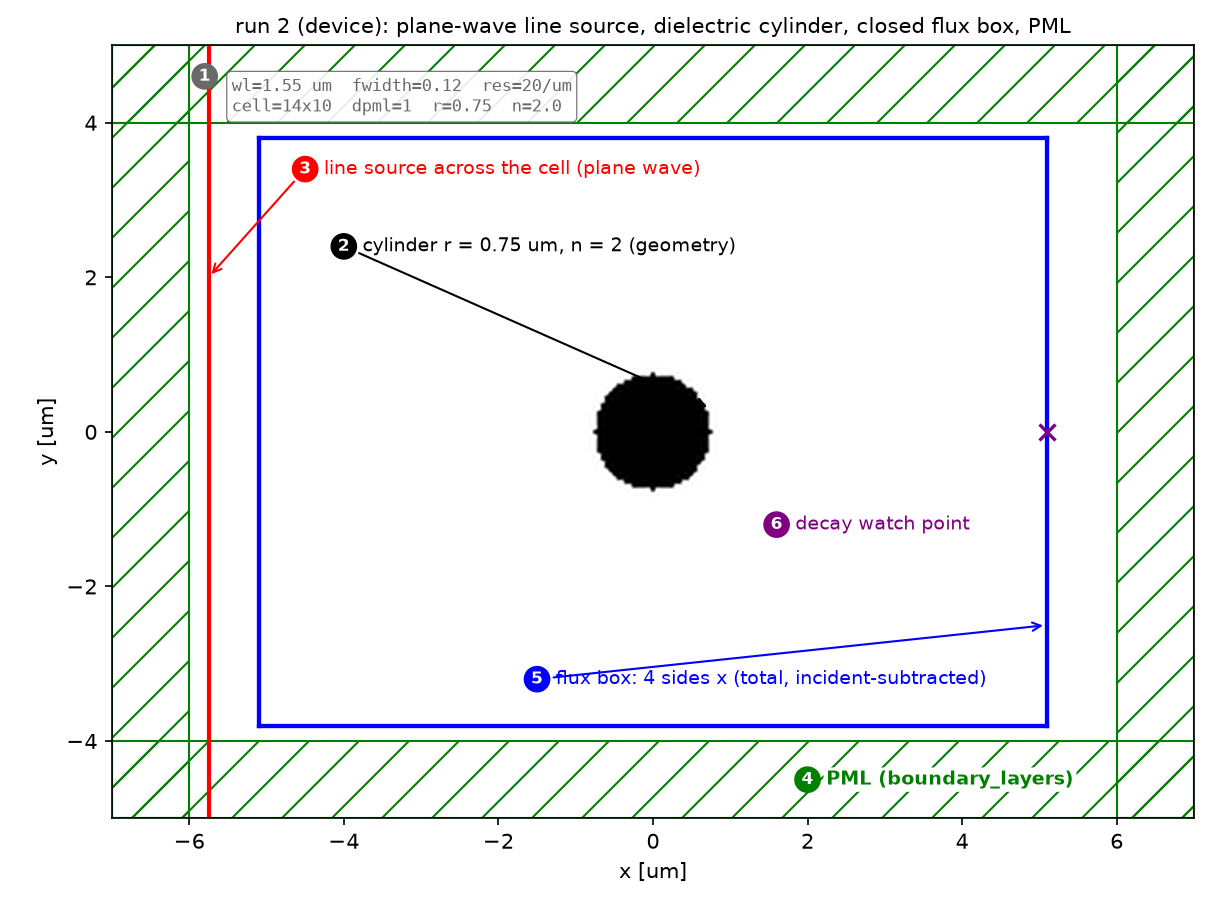

배치에서 확인할 것
면마다 total용 monitor와 산란장용 monitor를 함께 둡니다. total용 monitor에는 입사장을 빼지 않습니다. box는 광원을 포함하지 않으며 PML 안쪽에 있어야 합니다.

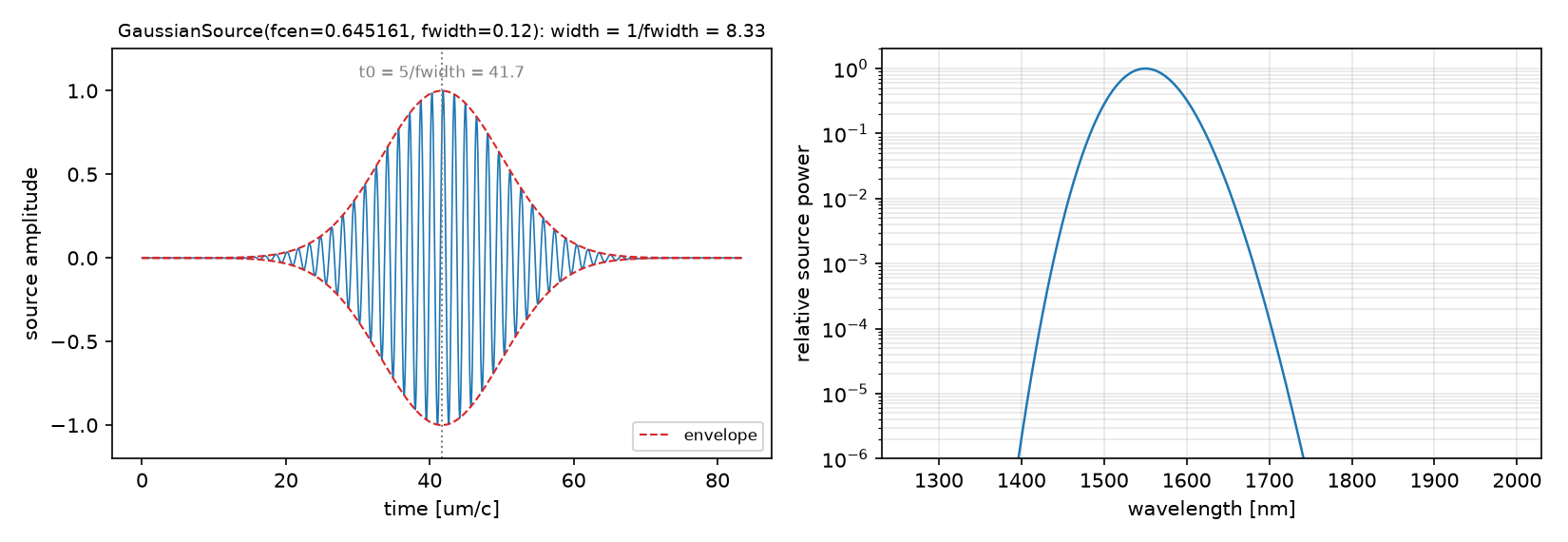

설계도·파라미터와 source 파형
| 파라미터 | 값 | 왜 이 값인가 | 바꾸면 |
|---|---|---|---|
| 1D 셀, 해상도 | 10 µm, 200 px/µm | 공식 refl-quartz 값. λ_min/n = 0.27 µm → 54 px | 해상도를 낮추면 Fresnel 오차 증가 |
| 1D 대역 | 400–800 nm, 25점 | 분산 곡선 전체와 비교 | — |
2D fwidth |
0.12 (width 8.3, t0 41.7) | 좁은 대역 → fcen 한 주파수의 깨끗한 field map | 넓히면 map이 여러 파장의 합이 된다 |
| 2D 셀, 해상도 | 14 × 10 µm, 20 px/µm | 강의 값. 원기둥 지름 30 px | 40에서 Q_sca가 4.6% 바뀐다(상세 결과) |
| 원기둥 | r 0.75 µm, n 2.0 | 강의 값. x = 3.04 | n을 높이면 공명이 날카로워진다 |
| 선원 | x = −5.75, 높이 = 셀 전체, is_integrated=True |
PML 안까지 뻗어야 가장자리 회절 없는 평면파 | 높이를 줄이면 가장자리에서 회절 |
| box | x ±5.1, y ±3.8 | source 바깥, PML 안쪽, 원기둥에서 3 µm 이상 | box가 source를 품으면 수지가 깨진다 |
| 종료 | 오른쪽 면 중앙 Ez가 1e-5로 감쇠 | 원기둥의 저장 에너지가 다 빠져나갈 때까지 | 이르게 끊으면 수지가 안 닫힌다 |
강의 노트북과의 차이: 강의 week 4는 왼쪽·오른쪽 monitor만 두고 A = 1 − R − T = 0.278을 “남은 몫”으로 둔다. 이 글은 위·아래 면을 더해 그 몫을 옆 방향 산란 S로 실측하고, 산란장 flux로 산란 단면적을 구해 2D Mie 해석해와 비교한다. 1D Fresnel 검증은 10_sources의 공식 refl-quartz 재현을 그대로 가져왔다.
코드 따라가기 · 일곱 단계의 역할
읽는 순서: 단위·파라미터 → 재료·구조 → source → Simulation·경계 → monitor → 실행·종료 → 후처리. 1D(Fresnel)와 2D(원기둥)가 같은 절차를 두 번 밟는다. 아래는 2D 기준이고, 1D는 전체 코드 전체 코드에 있다.
① 단위와 파라미터 — 어떤 숫자를 고정하는가
wl = 1.55
fcen = 1 / wl
fwidth = 0.12 # narrow band: a nearly single-frequency field map at fcen
sx, sy = 14.0, 10.0
DPML = 1.0
RESOLUTION = 20
r_cyl, n_cyl = 0.75, 2.0
src_x = -0.5 * sx + DPML + 0.25
xm = 0.5 * sx - DPML - 0.9 # flux box: x = +-5.1
ym = 0.5 * sy - DPML - 0.2 # flux box: y = +-3.8
- 무엇: 파장, 좁은 대역, 셀, 원기둥, source 위치, box 위치.
- 왜: field map을 “fcen에서의 정상상태”로 보려면 대역이 좁아야 한다. box는 source 바깥쪽이면서 PML 안쪽에 있어야 한다. source가 box 안에 있으면 source가 넣는 power가 수지에 들어온다.
- 틀리면: box를 PML 안으로 넣으면 흡수된 power를 재서 수지가 모자란다.
② 재료와 구조 — 무엇이 어디에 있는가
cylinder = [mp.Cylinder(radius=r_cyl, height=mp.inf, center=mp.Vector3(), material=mp.Medium(index=n_cyl))]
# run 1 uses geometry = [], run 2 uses geometry = cylinder. Nothing else changes.
- 무엇: 2D에서 무한히 긴 원기둥 하나. run 1에는 없고 run 2에만 있다.
- 왜: 두 run의 차이는 물체 하나뿐이어야 한다. 그래야 field의 차가 물체의 산란장이다.
- 틀리면: run 2에서 셀 크기나 해상도를 바꾸면
load_minus_flux_data가 배열 크기 불일치로 실패하거나, 실패하지 않더라도 엉뚱한 field를 뺀다.
③ Source — 빛을 어떻게 넣는가
def plane_wave(fw):
return [mp.Source(mp.GaussianSource(fcen, fwidth=fw, is_integrated=True), component=mp.Ez,
center=mp.Vector3(src_x, 0), size=mp.Vector3(0, sy))]
- 무엇: 셀 전체 높이의 선원. 01편의 짧은 선원과 달리 PML 안까지 뻗는다.
- 왜: 선이 PML 안에서 끝나야 가장자리 회절 없는 평면파가 된다.
is_integrated=True는 PML 안에 놓인 source를 올바르게 다루는 옵션이다. - 틀리면: 높이를 PML 안쪽까지만 잡으면 01편처럼 양 끝에서 둥근 파면이 생겨 “평면파”가 아니게 된다.
is_integrated를 빼면 PML 안의 source 부분이 잘못 감쇠된다.
④ Simulation과 경계 — 계산 상자와 PML
def build(geometry, resolution=RESOLUTION, fw=fwidth):
sim = mp.Simulation(cell_size=mp.Vector3(sx, sy), boundary_layers=[mp.PML(DPML)], geometry=geometry,
sources=plane_wave(fw), resolution=resolution)
total = {k: sim.add_flux(fcen, 0, 1, reg()) for k, reg in REGIONS.items()} # total field
scat = {k: sim.add_flux(fcen, 0, 1, reg()) for k, reg in REGIONS.items()} # will get E_inc subtracted
return sim, total, scat
- 무엇: PML 1 µm, 같은 source, 구조만 다른
Simulation. 면마다 monitor를 두 개 만든다. - 왜: 한 monitor는 total field의 flux, 다른 하나는 뒤에서 입사장을 빼 산란장의 flux를 잰다. 둘을 같은 run에서 같이 재야 두 수지를 직접 비교할 수 있다.
- 틀리면: monitor를 하나만 두고
load_minus_flux_data를 걸면 total flux(T 계산에 필요)를 잃는다.
⑤ Monitor — 무엇을 재는가
REGIONS = {
"left": lambda: mp.FluxRegion(center=mp.Vector3(-xm, 0), size=mp.Vector3(0, 2 * ym)),
"right": lambda: mp.FluxRegion(center=mp.Vector3(+xm, 0), size=mp.Vector3(0, 2 * ym)),
"top": lambda: mp.FluxRegion(center=mp.Vector3(0, +ym), size=mp.Vector3(2 * xm, 0)),
"bottom": lambda: mp.FluxRegion(center=mp.Vector3(0, -ym), size=mp.Vector3(2 * xm, 0), weight=-1),
}
# run 1: save the incident fields on every side; run 2: subtract them on the `scat` monitors
inc_data = {k: sim.get_flux_data(m) for k, m in scat.items()}
...
for k, m in scat.items():
sim.load_minus_flux_data(m, inc_data[k])
- 무엇: 닫힌 box의 네 면. 아래 면은
weight=-1로 바깥(−y) 방향을 양수로 만든다. 왼쪽 면은 코드에서 부호를 뒤집는다(바깥이 −x). - 왜: 수지를 닫으려면 네 면이 빈틈없이 만나야 하고, 모든 flux가 “밖으로 나가는 양”이어야 한다.
get_flux_data는 DFT field 자체를 저장하고load_minus_flux_data는 그 field를 빼므로, 그 monitor의 flux는 (E_tot − E_inc)의 flux, 즉 산란장만의 power다. - 틀리면:
load_minus_flux_data를 건 monitor의 값을 “total − incident”로 읽으면 위·아래 면에서 간섭항만큼 틀린다. 처음 실행에서 그렇게 읽어 R + T + S = 0.955가 나왔다.
함정:
flux(E_tot − E_inc) ≠ flux(E_tot) − flux(E_inc). 같아지는 것은 두 파가 정반대 방향으로 지나가 간섭항이 상쇄되는 면뿐이다.
⑥ 실행과 종료 조건 — 언제 멈추는가
def run_decay(sim):
sim.run(until_after_sources=mp.stop_when_fields_decayed(30, mp.Ez, right_center, 1e-5))
- 무엇: 두 run 모두 오른쪽 면 중앙의 Ez가 최대의 10⁻⁵로 줄 때까지.
- 왜: 원기둥은 빛을 잠시 가둔다(공명). 가둔 에너지가 다 빠져나가기 전에 멈추면 수지가 모자란다.
- 틀리면: 고정 시각으로 끊으면 긴 펄스(t0 = 41.7)의 꼬리와 공명 누설을 놓친다. 이 글의 기준 run은 t ≈ 150에서 멈췄다.
⑦ 후처리 — 숫자로 바꾸기
R = -(tot["left"] - inc_side["left"]) / inc # total-field flux difference, -x outward
T = tot["right"] / inc
S = ((tot["top"] - inc_side["top"]) + (tot["bottom"] - inc_side["bottom"])) / inc
conservation = sum(outward(tot).values()) / inc # must be 0 for a lossless object
sc_out = outward(sc) # scattered field only
P_sc = sum(sc_out.values())
sigma = P_sc / (inc / (2 * ym)) # cross section = scattered power / incident intensity
Q_sca = sigma / (2 * r_cyl)
- 무엇: total field의 flux 차로 R, T, S를 만들고(합 1), 산란장 flux의 합으로 산란 단면적을 만든다.
- 왜: 수지는 total field의 보존에서 나온다. 산란 단면적은 정의가 “산란된 power / 입사 세기”라 산란장만의 flux가 필요하다. 둘은 다른 질문에 답하는 다른 수다.
- 틀리면:
outward에서 왼쪽 면 부호를 안 뒤집으면 P_sc에 왼쪽 산란이 음수로 들어가 σ가 작아진다. 입사 세기를 box 폭으로 안 나누면 σ의 단위가 틀린다.
5. 해석 · 숫자로 확인하고 한계 읽기

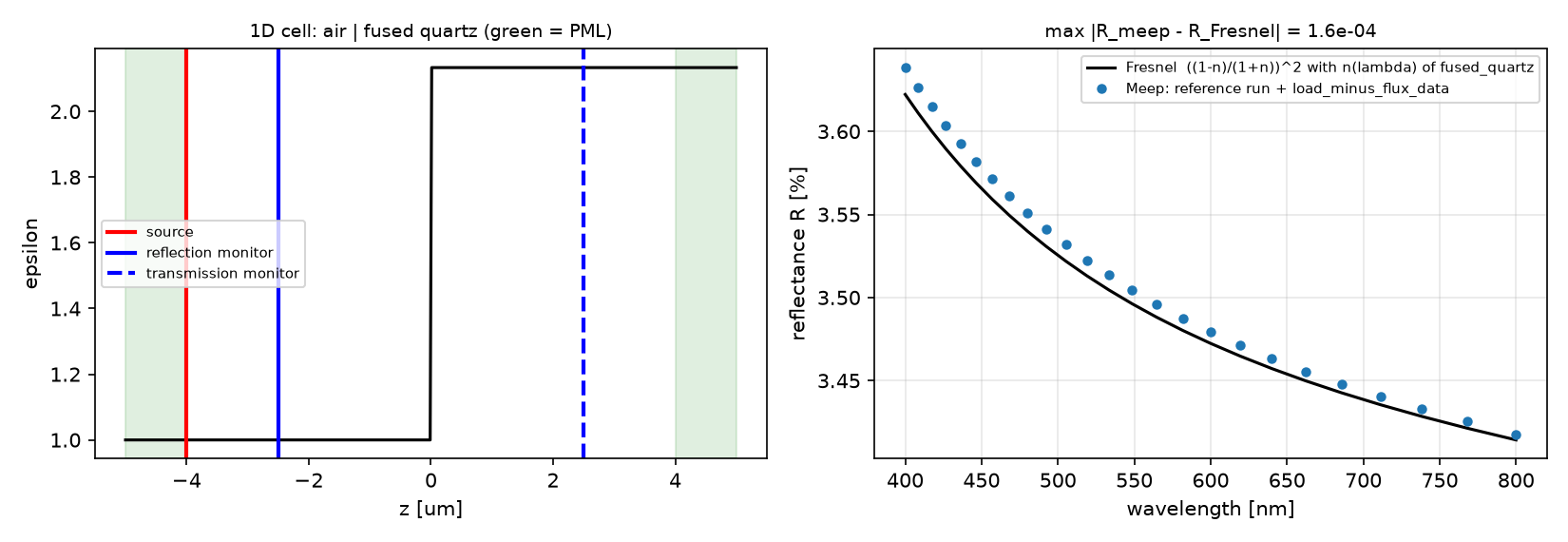

먼저 공기–석영 단일 계면으로 절차를 확인했습니다. 533 nm에서 R = 0.03513, Fresnel 해석값은 0.03505이며, 400–800 nm의 최대 차이는 1.6 × 10⁻⁴입니다.
원기둥의 total field 수지는 R = 0.0823, T = 0.6736, S = 0.2430, 합 0.9988입니다. 산란장만 합한 값은 P_sc/P_inc = 0.4963으로, 수지의 합과 다른 양입니다. 이를 입사 세기로 나누면 σ_sc = 3.77 µm, Q_sca = 2.515입니다.
전체 결과·예측 비교·수렴성 표
1D: 절차가 해석해를 재현하는가
| 물리량 | Meep | 해석해 |
|---|---|---|
| R @ 533 nm | 0.03513 | 0.03505 |
| max |R − R_Fresnel| (400–800 nm) | 1.6 × 10⁻⁴ | — |
| R + T @ 533 nm | 1.00000 | 1 |

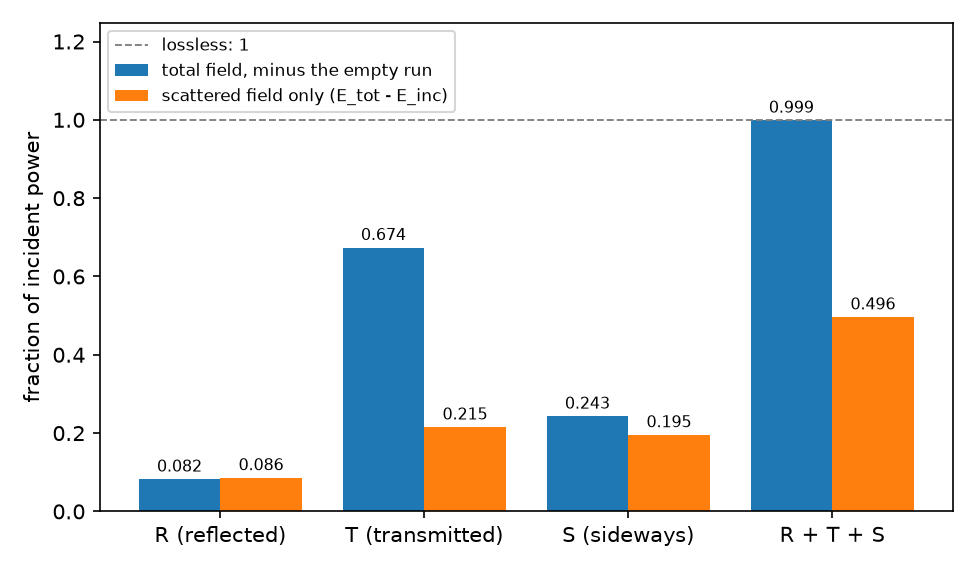

2D: 원기둥의 세 field와 수지
| 양 | total field 차 | 산란장 flux |
|---|---|---|
| 왼쪽 (R / 후방 산란) | 0.0823 | 0.0857 |
| 오른쪽 (T / 전방 산란) | 0.6736 | 0.2153 |
| 위 + 아래 (S / 옆 산란) | 0.2430 | 0.1954 |
| 합 | 0.9988 | 0.4963 = P_sc / P_inc |
| 산란 단면적 | 값 |
|---|---|
| σ_sc | 3.77 µm |
| Q_sca = σ / 2r (Meep, res 20) | 2.515 |
| Q_sca (2D Mie, E ∥ 축, x = 3.04, m = 2) | 2.513 |
예측과 비교
| 물리량 | 내 예측 (원문 예측) | 시뮬레이션 | 판정 |
|---|---|---|---|
| 1D R @ 533 nm | 3.5% | 3.513% (Fresnel 3.505%) | ✅ |
| 1D R + T | 1.000 | 1.00000 | ✅ |
| R + T + S | 1 (0.5% 안) | 0.9988 | ✅ |
| P_sc/P_inc < R + T + S | 작음 | 0.496 < 0.999 | ✅ |
| Q_sca | 2 근처 | 2.515 (Mie 2.513) | ✅ |
| 산란장 모양 | 전방 우세 + 내부 정상파 | 그림 확인 | ✅ |
예측은 맞았지만 과정에서 하나 틀렸다. 처음에는 load_minus_flux_data를 건 monitor의 값을 위·아래 면에서 “total − incident”로 읽어 S = 0.195, 합 0.955가 나왔다. 빠진 4.5%는 입사파와 산란파의 간섭항이다. 왼쪽 면에서는 두 값(0.0823과 0.0857)이 가깝다. 입사파와 반사파가 정반대 방향이라 간섭항이 거의 상쇄되기 때문이고, 그래서 04·05편의 R 측정은 이 방법으로 충분하다.
수렴성
| resolution | R | T | S | R + T + S | Q_sca |
|---|---|---|---|---|---|
| 20 | 0.0823 | 0.6736 | 0.2430 | 0.9988 | 2.515 |
| 40 | 0.0861 | 0.6626 | 0.2510 | 0.9997 | 2.628 |
수지는 두 해상도 모두 1로 닫힌다. R·T·S 각각은 1~5% 움직이고, Q_sca는 2.515에서 2.628로 4.5% 올라가 Mie 값에서 멀어진다. 해상도 20의 0.1% 일치는 우연에 가깝다.
주장할 수 있는 것 / 없는 것
- 할 수 있는 것: reference run +
load_minus_flux_data절차는 해석해(Fresnel)를 10⁻⁴ 수준으로 재현한다. 손실 없는 원기둥의 total field 수지는 닫힌 box에서 1로 닫힌다. 산란 단면적은 2D Mie와 5% 안에서 맞는다. - 할 수 없는 것: Q_sca의 소수점 둘째 자리. 해상도에 따라 4.5% 움직이고, 유한 폭 평면파와 원기둥에서 3 µm 떨어진 box의 영향도 분리하지 못했다. 3D 구의 Mie 산란(공식 cylinder_cross_section 예제는 원통 좌표계의 3D 문제다).
6. 확인 · 내 말로 설명하기
1. 산란장 monitor의 위·아래 flux를 그대로 S에 넣으면 왜 수지가 어긋날까요?
답과 이유 확인하기
S는 total flux와 incident flux의 차이로 계산해야 합니다. 산란장 flux에는 입사파와 산란파의 간섭항이 없습니다. 원래 실행에서 이를 혼동하면 S = 0.195, R + T + S = 0.955가 되어 약 4.5%가 빠져 보였습니다.
2. R + T + S가 1에 가깝고 Q_sca가 해석값에 가까우면 검증이 끝났을까요?
답과 이유 확인하기
아닙니다. 에너지 보존은 각 산란량의 정확도나 격자 수렴을 보장하지 않습니다. 해상도 비교에서 Q_sca가 4.5% 변했으므로, 그 차이보다 작은 정밀도를 주장할 수 없습니다.
7. 코드와 참고 자료
이 예제가 쓰이는 곳
빛이 물체를 만나면 일부는 되돌아오고(반사), 일부는 지나가고(투과), 나머지는 옆으로 흩어진다(산란). 시뮬레이션의 field는 이 모두가 섞인 total field다. 물체가 무엇을 했는지 보려면 물체가 없을 때의 field, 즉 incident field를 빼야 한다. 02편에서 경계가 만든 반사를 분리할 때 쓴 바로 그 방법이다. 이 글은 그 절차를 정답이 있는 문제(공기·석영 계면의 Fresnel 반사)로 먼저 검증하고, 정답이 없는 문제(유전체 원기둥)에서 R, T, S를 재어 수지가 1로 닫히는지, 산란 단면적이 해석해와 맞는지 본다.
어디에 쓰이는가
반사·투과·산란 스펙트럼은 광학 소자의 사양서 그 자체다. 이 글의 세 측정은 코팅, 필터, 나노입자, 레이더 단면적의 공통 기초다.
| 응용 | 이 글의 어떤 것을 쓰는가 | 그 다음에 필요한 것 |
|---|---|---|
| 박막·무반사 코팅·DBR 거울·필터 | 수직 입사 R·T 스펙트럼과 Fresnel 검산 | 18편 비스듬한 입사, 24편 Bragg stack |
| 나노입자 센서·색소·라만 기판 | 산란 단면적 Q_sca, 산란장만 따로 보는 monitor | 23편 3D Mie 산란 |
| 레이더 단면적(RCS)·스텔스 | 같은 산란 단면적 개념을 마이크로파에서 | — |
| 구조가 있을 때와 없을 때의 모든 비교 | reference run 빼기 | 05편 2-run 정규화 |
흔한 실수와 해결 방법
| 증상 | 원인 | 고치는 법 |
|---|---|---|
| R + T + S가 1보다 작음 (lossless인데) | 산란장 monitor 값을 “total − incident”로 읽음 | 수지는 total flux의 차로, 산란 power는 산란장 monitor로 |
| R이 음수 | 왼쪽 면의 바깥 법선(−x)을 안 뒤집음 | R = -(…)/inc |
| 네 면 합이 0 근처 | 아래 면 weight=-1 누락 |
바깥 방향 weight |
load_minus_flux_data 오류 |
두 run의 셀·해상도·monitor 위치 불일치 | 같은 build 함수로 두 run 생성 |
| 평면파 양 끝에서 둥근 파면 | 선원이 PML 안으로 안 뻗음 | size=(0, sy), is_integrated=True |
| 수지가 해상도마다 크게 다름 | 공명 에너지가 빠지기 전에 종료 | decay 감시점·임계값 확인 |
원문의 추가 탐구 아이디어
| 바꿀 것 | 예상 변화 | 확인할 수치 |
|---|---|---|
n_cyl 2.0 → 3.5 (Si) |
공명이 날카로워져 Q_sca가 파장에 민감 | Q_sca, 내부 정상파 |
r_cyl 0.75 → 0.25 µm (x ≈ 1) |
전방 우세가 약해지고 산란장이 등방에 가까워짐 | sc_parts 네 값 |
| box를 원기둥에 바싹 (xm, ym 절반) | 근접장이 섞여 P_sc 변화? | Q_sca 비교 |
fwidth 0.12 → 0.3 fcen + nfreq 11 |
Q_sca(λ) 스펙트럼. Mie 공명 위치 | mie_q_sca_2d_tm를 파장별로 |
reference_subtraction.py (클릭해서 펼치기)
"""Meep Example 03 - Reference run subtraction: incident, total, scattered field and R, T, S.
Two runs of the same cell, with and without the object. What differs is the object's doing.
A. 1D air | fused quartz: the procedure (normalization run + load_minus_flux_data) against the
Fresnel formula R = ((1-n)/(1+n))^2 with the dispersive n(lambda) of the materials library.
(official example refl-quartz.py)
B. 2D dielectric cylinder (r = 0.75 um, n = 2) in a plane wave: E_scat = E_total - E_inc,
and a closed flux box: R (left, incident subtracted), T (right), S (top + bottom, sideways
scattering). For a lossless object R + T + S = 1.

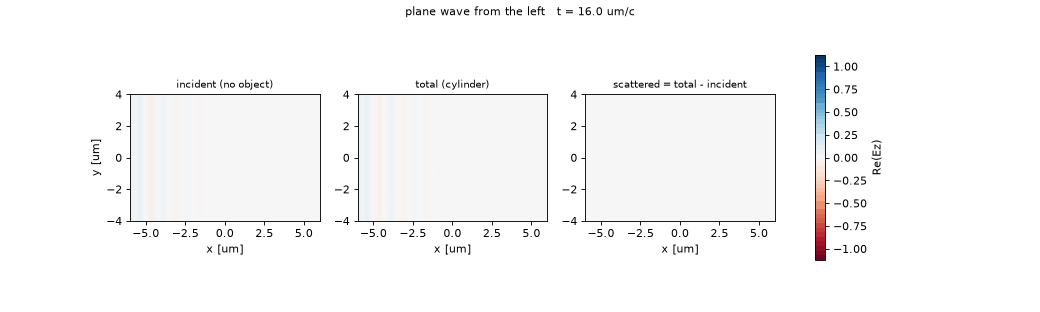

C. GIF: incident, total and scattered field side by side in time.
Run: python reference_subtraction.py (~2.5 min on one core)
Out: 00_source.png, 01_layout.png, 02_fresnel.png, 03_fields.png, 04_budget.png,
05_anim_scatter.gif, result.json (-> ../assets/03/)
"""
import json
import os
import sys
import time
import numpy as np
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
import meep as mp
from meep.materials import fused_quartz
sys.path.insert(0, os.path.dirname(os.path.abspath(__file__)))
from blogfig import (Label, animate_compare, annotated_layout, bar_figure, panel_grid, # noqa: E402
record_frames, source_figure)
OUT = os.path.join(os.path.dirname(os.path.abspath(__file__)), "..", "assets", "03")
os.makedirs(OUT, exist_ok=True)
t_all = time.time()
# ================================================================ A. 1D air | quartz vs Fresnel
# ---------------------------------------------------------------- (1) parameters (1D, units of um)
sz = 10.0
dpml1 = 1.0
wl_min, wl_max = 0.4, 0.8
fmin, fmax = 1 / wl_max, 1 / wl_min
fcen1, df1, nfreq1 = 0.5 * (fmin + fmax), fmax - fmin, 25
RES1 = 200 # 1D is cheap: lambda_min / n = 0.27 um -> 54 px
def sim_1d(geometry):
# ------------------------------------------------------------ (3) source: a plane wave in 1D is a point
src = [mp.Source(mp.GaussianSource(fcen1, fwidth=df1), component=mp.Ex, center=mp.Vector3(0, 0, -0.5 * sz + dpml1))]
# ------------------------------------------------------------ (4) simulation
sim = mp.Simulation(cell_size=mp.Vector3(0, 0, sz), boundary_layers=[mp.PML(dpml1)], sources=src,
geometry=geometry, dimensions=1, resolution=RES1)
# ------------------------------------------------------------ (5) monitors: reflection (air side), transmission (inside quartz)
refl = sim.add_flux(fcen1, df1, nfreq1, mp.FluxRegion(center=mp.Vector3(0, 0, -0.25 * sz)))
tran = sim.add_flux(fcen1, df1, nfreq1, mp.FluxRegion(center=mp.Vector3(0, 0, +0.25 * sz)))
return sim, refl, tran
# run 1: empty (air everywhere) -> incident flux and the incident flux DATA at the reflection plane
sim, refl, tran = sim_1d([])
sim.run(until_after_sources=mp.stop_when_fields_decayed(50, mp.Ex, mp.Vector3(0, 0, 0.25 * sz), 1e-9)) # (6)
inc_flux = np.array(mp.get_fluxes(refl))
refl_data = sim.get_flux_data(refl)
freqs1 = np.array(mp.get_flux_freqs(refl))
# run 2: quartz half-space from z = 0 through the PML
quartz = [mp.Block(size=mp.Vector3(mp.inf, mp.inf, 0.5 * sz), center=mp.Vector3(0, 0, 0.25 * sz), material=fused_quartz)]
sim, refl, tran = sim_1d(quartz)
sim.load_minus_flux_data(refl, refl_data) # incident part removed -> reflection only
sim.run(until_after_sources=mp.stop_when_fields_decayed(50, mp.Ex, mp.Vector3(0, 0, 0.25 * sz), 1e-9))
# ---------------------------------------------------------------- (7) R, T and the Fresnel formula
R1 = -np.array(mp.get_fluxes(refl)) / inc_flux # backward flux is negative
T1 = np.array(mp.get_fluxes(tran)) / inc_flux
n_q = np.array([np.sqrt(np.real(fused_quartz.epsilon(f)[0][0])) for f in freqs1]) # n(lambda) from the material model
R_fresnel = ((1 - n_q) / (1 + n_q)) ** 2
wl1 = 1 / freqs1
ic1 = nfreq1 // 2
print(f"A. Fresnel: max|R_meep - R_fresnel| = {np.max(np.abs(R1 - R_fresnel)):.2e}; "
f"R @ {wl1[ic1]:.3f} um: meep {R1[ic1]:.5f}, Fresnel {R_fresnel[ic1]:.5f}; R+T = {R1[ic1] + T1[ic1]:.5f}; "
f"n = {n_q[0]:.4f} ({wl1[0]:.2f} um) .. {n_q[-1]:.4f} ({wl1[-1]:.2f} um)")
fig, ax = plt.subplots(1, 2, figsize=(11, 3.8))
z = np.linspace(-sz / 2, sz / 2, 400)
eps_z = np.where(z > 0, n_q[ic1] ** 2, 1.0)
ax[0].plot(z, eps_z, color="k")
ax[0].axvline(-0.5 * sz + dpml1, color="red", lw=2, label="source")
ax[0].axvline(-0.25 * sz, color="blue", lw=2, label="reflection monitor")
ax[0].axvline(+0.25 * sz, color="blue", lw=2, ls="--", label="transmission monitor")
for zz in (-sz / 2 + dpml1, sz / 2 - dpml1):
ax[0].axvspan(zz if zz > 0 else -sz / 2, sz / 2 if zz > 0 else zz, color="green", alpha=0.12)
ax[0].set_xlabel("z [um]"); ax[0].set_ylabel("epsilon"); ax[0].set_title("1D cell: air | fused quartz (green = PML)", fontsize=9)
ax[0].legend(fontsize=7, loc="center left")
ax[1].plot(wl1 * 1000, R_fresnel * 100, "k-", label="Fresnel ((1-n)/(1+n))^2 with n(lambda) of fused_quartz")
ax[1].plot(wl1 * 1000, R1 * 100, "o", ms=4, color="tab:blue", label="Meep: reference run + load_minus_flux_data")
ax[1].set_xlabel("wavelength [nm]"); ax[1].set_ylabel("reflectance R [%]"); ax[1].grid(alpha=0.3); ax[1].legend(fontsize=7)
ax[1].set_title(f"max |R_meep - R_Fresnel| = {np.max(np.abs(R1 - R_fresnel)):.1e}", fontsize=9)
fig.tight_layout(); fig.savefig(os.path.join(OUT, "02_fresnel.png"), dpi=150); plt.close(fig)
# ================================================================ B. 2D cylinder: fields and the power budget
# ---------------------------------------------------------------- (1) parameters
wl = 1.55
fcen = 1 / wl
fwidth = 0.12 # narrow band: a nearly single-frequency field map at fcen
sx, sy = 14.0, 10.0
DPML = 1.0
RESOLUTION = 20
r_cyl, n_cyl = 0.75, 2.0
src_x = -0.5 * sx + DPML + 0.25
xm = 0.5 * sx - DPML - 0.9 # flux box: x = +-5.1
ym = 0.5 * sy - DPML - 0.2 # flux box: y = +-3.8
right_center = mp.Vector3(xm, 0)
# ---------------------------------------------------------------- (2) geometry: the object of run 2
cylinder = [mp.Cylinder(radius=r_cyl, height=mp.inf, center=mp.Vector3(), material=mp.Medium(index=n_cyl))]
# ---------------------------------------------------------------- (3) source: a line across the whole cell -> plane wave along +x
def plane_wave(fw):
return [mp.Source(mp.GaussianSource(fcen, fwidth=fw, is_integrated=True), component=mp.Ez,
center=mp.Vector3(src_x, 0), size=mp.Vector3(0, sy))]
# ---------------------------------------------------------------- (4) simulation + (5) the closed flux box
REGIONS = {
"left": lambda: mp.FluxRegion(center=mp.Vector3(-xm, 0), size=mp.Vector3(0, 2 * ym)),
"right": lambda: mp.FluxRegion(center=mp.Vector3(+xm, 0), size=mp.Vector3(0, 2 * ym)),
"top": lambda: mp.FluxRegion(center=mp.Vector3(0, +ym), size=mp.Vector3(2 * xm, 0)),
"bottom": lambda: mp.FluxRegion(center=mp.Vector3(0, -ym), size=mp.Vector3(2 * xm, 0), weight=-1),
}
def build(geometry, resolution=RESOLUTION, fw=fwidth):
"""Simulation plus TWO flux monitors per side of the box: one for the total field, and one that
will have the incident field subtracted (load_minus_flux_data) so it measures the scattered field only."""
sim = mp.Simulation(cell_size=mp.Vector3(sx, sy), boundary_layers=[mp.PML(DPML)], geometry=geometry,
sources=plane_wave(fw), resolution=resolution)
total = {k: sim.add_flux(fcen, 0, 1, reg()) for k, reg in REGIONS.items()}
scat = {k: sim.add_flux(fcen, 0, 1, reg()) for k, reg in REGIONS.items()}
return sim, total, scat
def run_decay(sim): # (6)
sim.run(until_after_sources=mp.stop_when_fields_decayed(30, mp.Ez, right_center, 1e-5))
def outward(fluxes):
"""Outward power through the box: the left side's outward normal is -x."""
return {"left": -fluxes["left"], "right": fluxes["right"], "top": fluxes["top"], "bottom": fluxes["bottom"]}
nonpml = mp.Volume(center=mp.Vector3(), size=mp.Vector3(sx - 2 * DPML, sy - 2 * DPML))
extent = [-(sx / 2 - DPML), sx / 2 - DPML, -(sy / 2 - DPML), sy / 2 - DPML]
def budget(resolution=RESOLUTION, fields=False, layout=False):
"""Run 1 (empty) then run 2 (cylinder). Returns the total-field budget R, T, S (sums to 1),
the scattered-field power and cross section, and optionally the DFT field maps."""
sim, total, scat = build([], resolution)
if fields:
dft_ref = sim.add_dft_fields([mp.Ez], fcen, 0, 1, where=nonpml)
run_decay(sim)
inc_side = {k: float(mp.get_fluxes(m)[0]) for k, m in total.items()} # incident flux through each side (+x / +y)
inc = inc_side["right"] # incident power through the box width
inc_data = {k: sim.get_flux_data(m) for k, m in scat.items()}
ez_inc = sim.get_dft_array(dft_ref, mp.Ez, 0) if fields else None
sim, total, scat = build(cylinder, resolution)
for k, m in scat.items():
sim.load_minus_flux_data(m, inc_data[k]) # these now see E_total - E_inc only
if layout:
annotated_layout(
sim, os.path.join(OUT, "01_layout.png"), dpml=DPML, figsize=(8.2, 6.0),
title="run 2 (device): plane-wave line source, dielectric cylinder, closed flux box, PML",
params_text=f"wl={wl} um fwidth={fwidth} res={resolution}/um\ncell={sx:g}x{sy:g} dpml={DPML:g} r={r_cyl} n={n_cyl}",
params_xy=(-5.8, 4.6), pml_xy=(2.0, -4.5), decay_point=(xm, 0), decay_text_xy=(1.6, -1.2),
labels=[Label("cylinder r = 0.75 um, n = 2 (geometry)", (r_cyl, 0.3), (-4.0, 2.4), step=2, color="black"),
Label("line source across the cell (plane wave)", (src_x, 2.0), (-4.5, 3.4), step=3, color="red"),
Label("flux box: 4 sides x (total, incident-subtracted)", (xm, -2.5), (-1.5, -3.2), step=5, color="blue")])
if fields:
dft_dev = sim.add_dft_fields([mp.Ez], fcen, 0, 1, where=nonpml)
run_decay(sim)
# ------------------------------------------------------------ (7) budgets
tot = {k: float(mp.get_fluxes(m)[0]) for k, m in total.items()}
sc = {k: float(mp.get_fluxes(m)[0]) for k, m in scat.items()}
# total-field budget: flux DIFFERENCES to the empty run (exact by energy conservation)
R = -(tot["left"] - inc_side["left"]) / inc # backward: -x is outward on the left
T = tot["right"] / inc # what a detector behind the cylinder sees
S = ((tot["top"] - inc_side["top"]) + (tot["bottom"] - inc_side["bottom"])) / inc # sideways, both signs outward
conservation = sum(outward(tot).values()) / inc # total field: must be 0 (lossless)
# scattered-field budget: fluxes of (E_total - E_inc) through the four sides
sc_out = outward(sc)
P_sc = sum(sc_out.values())
R_sub = sc_out["left"] / inc # = R: counter-propagating waves have no cross term
I_inc = inc / (2 * ym) # incident power per unit width
sigma = P_sc / I_inc # 2D scattering cross section [um]
out = {"R": R, "T": T, "S": S, "sum": R + T + S, "conservation": conservation, "R_sub": R_sub,
"P_sc_over_inc": P_sc / inc, "sc_parts": {k: v / inc for k, v in sc_out.items()},
"sigma_um": sigma, "Q_sca": sigma / (2 * r_cyl), "inc_flux": inc}
if fields:
ez_tot = sim.get_dft_array(dft_dev, mp.Ez, 0)
out["fields"] = (ez_inc, ez_tot, ez_tot - ez_inc)
return out
def mie_q_sca_2d_tm(m, x, nmax=30):
"""Scattering efficiency of an infinite dielectric cylinder, E parallel to the axis (Ez), normal
incidence. From continuity of Ez and dEz/dr at r = a: b_n = [m Jn'(mx) Jn(x) - Jn(mx) Jn'(x)] /
[Jn(mx) Hn'(x) - m Jn'(mx) Hn(x)], Q_sca = (2/x) sum_n |b_n|^2 over n = -inf..inf."""
from scipy.special import jv, jvp, hankel1, h1vp
q = 0.0
for n in range(-nmax, nmax + 1):
b = (m * jvp(n, m * x) * jv(n, x) - jv(n, m * x) * jvp(n, x)) / (jv(n, m * x) * h1vp(n, x) - m * jvp(n, m * x) * hankel1(n, x))
q += abs(b) ** 2
return 2 * q / x
source_figure(fcen, fwidth, os.path.join(OUT, "00_source.png"), wl_scale=1000.0, wl_unit="nm", time_unit="um/c")
base = budget(fields=True, layout=True)
x_size = 2 * np.pi * r_cyl / wl
try:
Q_mie = mie_q_sca_2d_tm(n_cyl, x_size)
except Exception as exc: # scipy missing: report, do not fake
Q_mie = None
print("Mie comparison skipped:", exc)
print(f"B. total-field budget: R = {base['R']:.4f}, T = {base['T']:.4f}, S = {base['S']:.4f}, R+T+S = {base['sum']:.4f} "
f"(conservation residual {base['conservation']:+.4f}); R from subtracted field = {base['R_sub']:.4f}")
print(f"B. scattered field: P_sc/inc = {base['P_sc_over_inc']:.4f} " + " ".join(f"{k}={v:.4f}" for k, v in base['sc_parts'].items())
+ f"; sigma = {base['sigma_um']:.3f} um, Q_sca = {base['Q_sca']:.3f}" + (f" (2D Mie, x = {x_size:.2f}: {Q_mie:.3f})" if Q_mie else ""))
ez_inc, ez_tot, ez_sc = base["fields"]
circ = {i: (0, 0, r_cyl, "") for i in range(3)}
panel_grid([ez_inc, ez_tot, ez_sc], ["incident (run 1, no object)", "total (run 2, with cylinder)", "scattered = total - incident"],
extent, os.path.join(OUT, "03_fields.png"), ncols=3, circles=circ, figsize=(14, 3.9),
suptitle=f"Re(Ez) at 1550 nm, one color scale; dashed circle = cylinder")
bar_figure(["R (reflected)", "T (transmitted)", "S (sideways)", "R + T + S"],
{"total field, minus the empty run": [base["R"], base["T"], base["S"], base["sum"]],
"scattered field only (E_tot - E_inc)": [base["sc_parts"]["left"], base["sc_parts"]["right"],
base["sc_parts"]["top"] + base["sc_parts"]["bottom"], base["P_sc_over_inc"]]},
os.path.join(OUT, "04_budget.png"), ylabel="fraction of incident power", reference=1.0, reference_label="lossless: 1")
keys = ("R", "T", "S", "sum", "Q_sca")
convergence = [{"resolution": RESOLUTION, **{k: base[k] for k in keys}}]
for res in (40,):
b = budget(resolution=res)
convergence.append({"resolution": res, **{k: b[k] for k in keys}})
print(f"convergence res={res}: R={b['R']:.4f} T={b['T']:.4f} S={b['S']:.4f} sum={b['sum']:.4f} Q_sca={b['Q_sca']:.3f}")
# ================================================================ C. GIF: incident / total / scattered in time
fw_anim = 0.3 * fcen
w_anim = 1 / fw_anim
t_src = 5 / fw_anim
sets = []
for geom in ([], cylinder):
s_anim = mp.Simulation(cell_size=mp.Vector3(sx, sy), boundary_layers=[mp.PML(DPML)], geometry=geom,
sources=plane_wave(fw_anim), resolution=14)
frames, times = record_frames(s_anim, nonpml, mp.Ez, t_start=t_src - 2 * w_anim, t_end=t_src + sx + 6, n_frames=60)
sets.append(frames)
sets.append([t - i for t, i in zip(sets[1], sets[0])]) # scattered = total - incident, frame by frame
animate_compare(sets, ["incident (no object)", "total (cylinder)", "scattered = total - incident"], times, extent,
os.path.join(OUT, "05_anim_scatter.gif"), figsize=(13, 3.9), suptitle="plane wave from the left")
if mp.am_master():
with open(os.path.join(OUT, "result.json"), "w") as f:
json.dump({"fresnel": {"wavelengths_um": wl1.tolist(), "R_meep": R1.tolist(), "R_fresnel": R_fresnel.tolist(),
"T_meep": T1.tolist(), "n_quartz": n_q.tolist(),
"max_abs_err": float(np.max(np.abs(R1 - R_fresnel))), "R_center": float(R1[ic1]),
"R_fresnel_center": float(R_fresnel[ic1]), "R_plus_T_center": float(R1[ic1] + T1[ic1])},
"cylinder": {k: base[k] for k in ("R", "T", "S", "sum", "conservation", "R_sub", "P_sc_over_inc", "sc_parts", "sigma_um", "Q_sca", "inc_flux")},
"mie": {"x": x_size, "Q_sca_tm": Q_mie},
"convergence": convergence, "wall_s_total": time.time() - t_all, "meep": mp.__version__}, f, indent=2)코드 따라가기의 발췌 코드와 달리 전체 코드에는 1D Fresnel 실험, 그림 저장·GIF 녹화·result.json 기록이 들어 있다. 그림 helper blogfig.py는 시리즈 공통이며 같은 폴더(code/)에 있다. 전체 코드와 helper: https://github.com/jin-castle/meep-examples/blob/main/code.
실행 결과 (2026-10-23 실행):
A. Fresnel: max|R_meep - R_fresnel| = 1.62e-04; R @ 0.533 um: meep 0.03513, Fresnel 0.03505; R+T = 1.00000; n = 1.4533 (0.80 um) .. 1.4701 (0.40 um)
B. total-field budget: R = 0.0823, T = 0.6736, S = 0.2430, R+T+S = 0.9988 (conservation residual -0.0018); R from subtracted field = 0.0857
B. scattered field: P_sc/inc = 0.4963 left=0.0857 right=0.2153 top=0.0977 bottom=0.0977; sigma = 3.772 um, Q_sca = 2.515 (2D Mie, x = 3.04: 2.513)
convergence res=40: R=0.0861 T=0.6626 S=0.2510 sum=0.9997 Q_sca=2.628
재현 환경: meep 1.33.0 · Python 3.11 · conda install -c conda-forge pymeep · 실행 python reference_subtraction.py (약 28 s, 단일 코어)
더 읽기
- 공식 예제 refl-quartz.py (1D 정규화 run + Fresnel)
- 공식 예제 cylinder_cross_section.py (3D 원통 좌표계의 산란 단면적)
- 공식 튜토리얼: Transmittance / Reflectance 정규화 ·
load_minus_flux_data레퍼런스 - 이전 글: 02 · 경계 조건과 PML · 다음 글: 04 · Straight waveguide와 guided mode
